சோலார் பேனலை கூரையில் பொருத்துவது எப்படி?

சோலார் மின் நிலையத்தை நிறுவுவது மின்சாரக் கட்டணங்களைச் சேமிப்பது அல்லது அவற்றை முழுமையாகத் தள்ளுபடி செய்வது போன்ற பல நன்மைகளைத் தரும்.

சூரிய ஆற்றலின் பல வசதிகளை அனுபவிக்க, கூரை மீது நிறுவுவது முதலில் மிகவும் செலவு குறைந்த விருப்பமாகும்.

சோலார் பேனலை கூரையில் பொருத்துவதற்கான வழிகாட்டி

தேவையான கூறுகள் மற்றும் பொருட்கள் முதல் சிறந்த நிறுவல் இருப்பிடங்கள் மற்றும் படிப்படியான செயல்பாட்டு வழிமுறைகள் வரை, நீங்கள் தெரிந்து கொள்ள வேண்டிய அனைத்து தகவல்களையும் இங்கே காணலாம். நிலையான நிறுவல் கூறுகளை எடுத்துக் கொள்ளுங்கள்எல்-அடிமற்றும் வழிகாட்டி தண்டவாளங்கள் ஒரு எடுத்துக்காட்டு. நிலையான சோலார் பேனல்களை நிறுவுவதற்குத் தேவையான கூறுகள் பெரும்பாலும் உற்பத்தியாளரைப் பொறுத்தது, ஆனால் அவை எந்த சோலார் பேனல் நிறுவல் முறைக்கும் அதிகமாகவோ அல்லது குறைவாகவோ இருக்கும். ஒரு முழுமையான தொகுப்பில் கூறுகள், இன்வெர்ட்டர் கேபிள்கள், MC4 இணைப்பிகள், எல் பின்கள் + வழிகாட்டி தண்டவாளங்கள், அலுமினியம் அலாய் அடைப்புக்குறிகள் போன்றவை மற்றும் மிக முக்கியமாக, கட்டுமான கருவிகள் உள்ளன. இந்த வகை நிறுவல் அமைப்பில், நீங்கள் இணைக்கும் பாகங்களில் துளைகளை துளைக்க வேண்டும் மற்றும் முழு அமைப்பும் கூரையில் உறுதியாக நிறுவப்பட்டிருப்பதை உறுதிசெய்ய நிறுவல் வழிகாட்டி தண்டவாளங்களில் அவற்றை சரிசெய்ய வேண்டும். ஆதரவு அடைப்புக்குறி நிறுவல் கருவிகளின் தொகுப்பு இந்த நிறுவல் தேவையை நன்கு பூர்த்தி செய்யும். மற்ற நிறுவல் முறைகளில் போல்ட் நிறுவல் மற்றும் அழுத்தம் தடுப்பு நிறுவல் ஆகியவை அடங்கும். இவை தவிர, பின்வரும் கருவிகளையும் நீங்கள் தயார் செய்ய வேண்டும்: • குறடு • சதுரம் அமைக்கவும் • நீர்ப்புகா தார்ப்பாய் போன்றவை.

இந்த வழக்கில் எல் வடிவ அடி மற்றும் வழிகாட்டி தண்டவாளங்கள் கொண்ட அலுமினிய பொருட்கள் பயன்படுத்தப்படுகின்றன. இந்த பொருள் அதிக வலிமை, குறைந்த எடை மற்றும் அரிப்பு எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. அலுமினிய பொருட்கள் மூலையில் உள்ள பொருட்களாக செயலாக்க எளிதானது, இது சாதாரண கருவிகள் மற்றும் மிகவும் தொழில்முறை இல்லாதவர்களுக்கு ஏற்றது. கூடுதலாக, அலுமினியம் பெரும்பாலான சோலார் பேனல்களின் பிரேம்களுடன் இணக்கமாக உள்ளது, எனவே குடும்பங்கள் நிபுணர்களை அழைக்காமல் தாங்களாகவே நிறுவ முடியும்.

பின்வருபவை விரிவான நிறுவல் படிகள்:

உங்கள் கூரை சோலார் சிஸ்டத்தை நிறுவும் முன் இந்த முழு கையேட்டையும் கவனமாக படிக்கவும்.

*எல்-அடி கூரை மவுண்டிங் கரைசலின் நிறுவல் வழிமுறைகளை கண்டிப்பாகப் பின்பற்றுவது தயாரிப்பின் கட்டமைப்புத் தேவைகளைப் பூர்த்தி செய்து தொடர்புடைய தரங்களுக்கு இணங்குகிறது. நிறுவலின் போது, ​​தொடர்புடைய பாதுகாப்பு விதிமுறைகளுக்கு இணங்குவதை உறுதிசெய்து, தொடர்புடைய பிராந்திய விதிமுறைகளுக்கு கவனம் செலுத்தவும்.

நிறுவிகள் பின்வரும் விதிமுறைகளை கடைபிடிக்க வேண்டும்.

1. பொருந்தக்கூடிய அனைத்து உள்ளூர் அல்லது தேசிய கட்டிடக் குறியீடுகளுக்கும் இணங்குதல், இந்தக் கையேட்டை மாற்றக்கூடியவை உட்பட;

2. அடைப்புக்குறிகள் போன்ற தயாரிப்புகள் குறிப்பிட்ட நிறுவல்கள் மற்றும் நிறுவல் சூழல்களுக்கு ஏற்றவை என்பதை உறுதிப்படுத்தவும்;

3. எங்கள் நிறுவனம் வழங்கிய பாகங்கள் மற்றும் நீங்கள் கொண்டு வரும் நிறுவல் கருவிகளைப் பயன்படுத்தவும். (எங்கள் நிறுவனம் மாற்று உபகரணங்களைப் பயன்படுத்தி கட்டுமானப் பொறுப்பை ஏற்காது);

4. மறுசுழற்சி செய்வது எப்படி: உள்ளூர் விதிமுறைகளைப் பின்பற்றவும்;

5. செயல்பாட்டு பணியாளர்கள்: இரண்டு தொழில்முறை சோலார் பேனல் நிறுவிகளுக்குக் குறையாமல் இருப்பதை உறுதி செய்யவும்;

6. மின்சாரம் தொடர்பான உபகரணங்களை நிறுவுவது தொழில்முறை மின்சார வல்லுநர்களால் முடிக்கப்படுவதை உறுதிசெய்யவும்;

7. சோலார் பேனல் வரிசையின் மின் கூறுகளின் பாதுகாப்பான நிறுவலை உறுதி செய்யவும்.

முக்கிய அம்சங்கள்

அ. முக்கியமாக மரக் கற்றைகள் அல்லது எஃகு கற்றைகளால் ஆதரிக்கப்படும் ஏணி வடிவ வண்ண எஃகு ஓடு கூரைகளுக்குப் பயன்படுத்தப்படுகிறது.

பி. இலகுரக வடிவமைப்பு, நீடித்த மற்றும் அழகானது, ஒன்றுகூடுவதற்கு எளிதானது மற்றும் விரைவாக நிறுவுதல்

c. சந்தையில் உள்ள அனைத்து வகையான பிரேம் மற்றும் ஃப்ரேம்லெஸ் சோலார் பேனல் நிறுவல்களுக்கும் ஏற்றது

ஈ. கூறுகள் தொழிற்சாலையில் முன்கூட்டியே சேகரிக்கப்பட்டு தளத்தின் நிறுவல் நேரத்தைச் சேமிக்க நியாயமான முறையில் தொகுக்கப்பட்டுள்ளன

1. விளக்கம்

இந்த அமைப்பு அலுமினிய அலாய் பாகங்கள் பயன்படுத்துகிறது,அலுமினிய தண்டவாளங்கள்மற்றும் துருப்பிடிக்காத எஃகு போல்ட்கள், மற்றும் மரக் கற்றைகள் அல்லது எஃகு கற்றைகளால் ஆதரிக்கப்படும் ஏணி வடிவ வண்ண எஃகு ஓடு கூரைகளுக்கு ஏற்றது.

கணினியை நிறுவும் முன், பின்வரும் நிறுவல் வழிமுறைகளை கவனமாக படிக்கவும். நிறுவலின் போது உள்ளூர் சட்டங்களுக்கு இணங்கவும்.

2. நிறுவல் கருவிகள்

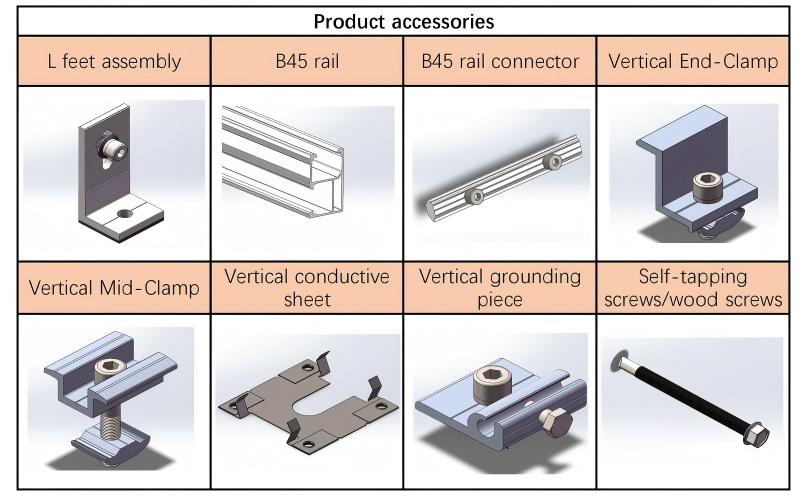

3. தயாரிப்பு பாகங்கள்

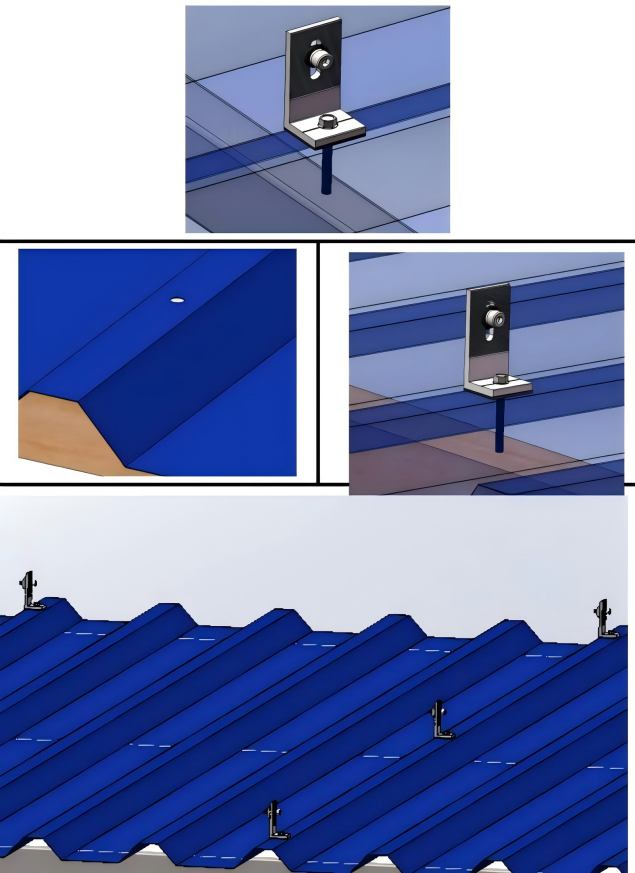

4.1 எல்-அடியை நிறுவுதல்

ஆதரவு கற்றையின் பொருளின் படி, ட்ரெப்சாய்டல் வண்ண எஃகு ஓடுகளின் முகடு நிலையில் எல்-அடி அசெம்பிளியை நிறுவ மற்றும் சரிசெய்ய சுய-துளையிடும் திருகுகள் (ஆதரவு கற்றை ஒரு எஃகு கற்றை) அல்லது மர திருகுகள் (ஆதரவு கற்றை ஒரு மர கற்றை) பயன்படுத்தவும்.

PS: ட்ரெப்சாய்டல் எஃகு ஓடுகளை ஆதரிக்கும் பர்லின்கள் மரக் கற்றைகளால் செய்யப்பட்டிருந்தால், மரத் திருகுகளைச் செருகுவதற்கு வசதியாக வண்ண எஃகு ஓடுகளில் φ6mm ஒரு சிறிய துளையை முன்கூட்டியே துளையிடுவதற்கு ஒரு துளையிடும் கருவியைப் பயன்படுத்துவது அவசியம்.

வரைபடத்தின் படி ஒழுங்கமைத்து, மேலே உள்ள முறையைப் பயன்படுத்தி மீதமுள்ள எல்-அடி அசெம்பிளிகளை நிறுவவும்.

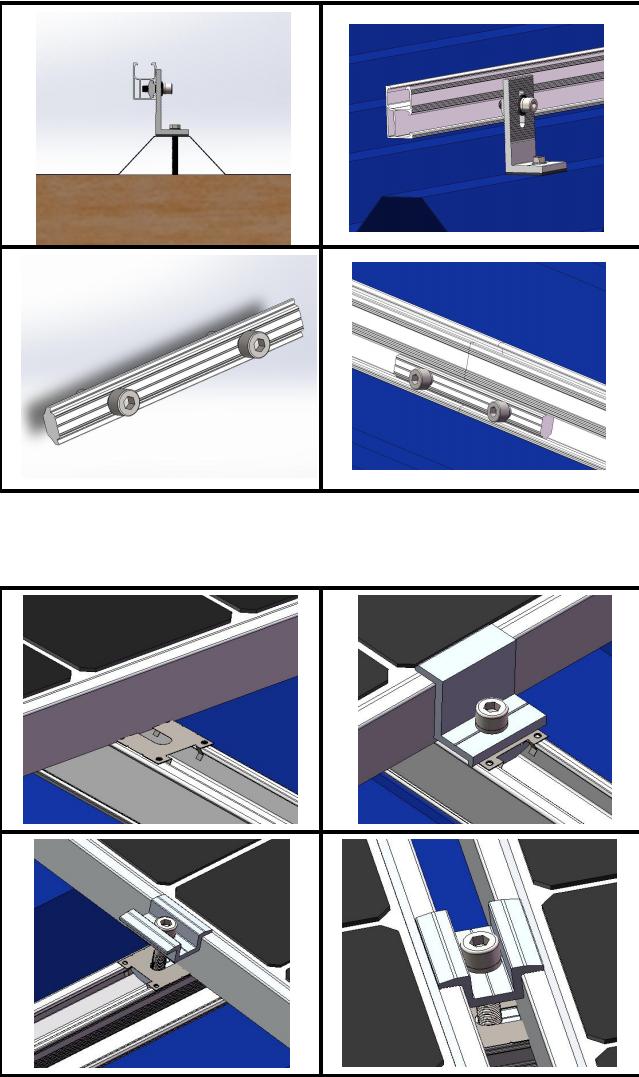

4.2 B45 இரயிலை நிறுவுதல்

ஏற்கனவே நிறுவப்பட்ட மற்றும் நிலையான எல் அடி கூறுகளின் நெளி மேற்பரப்புடன் சீரமைக்க B45 ரெயிலின் நெளி மேற்பரப்பு திசையை சரிசெய்து, ரெயிலைப் பூட்டுவதற்கு கொக்கி மீது அறுகோண போல்ட்டை இறுக்க M8 அறுகோண குறடு பயன்படுத்தவும்.

ரெயில் இணைப்பானை ரெயில் இணைப்பு நிலையில் நிறுவி, இரு முனைகளிலும் மூட்டுகளை பூட்டுவதற்கு ரெயில் இணைப்பியில் உள்ள அறுகோண போல்ட்களை இறுக்க M8 அறுகோண குறடு பயன்படுத்தவும்.

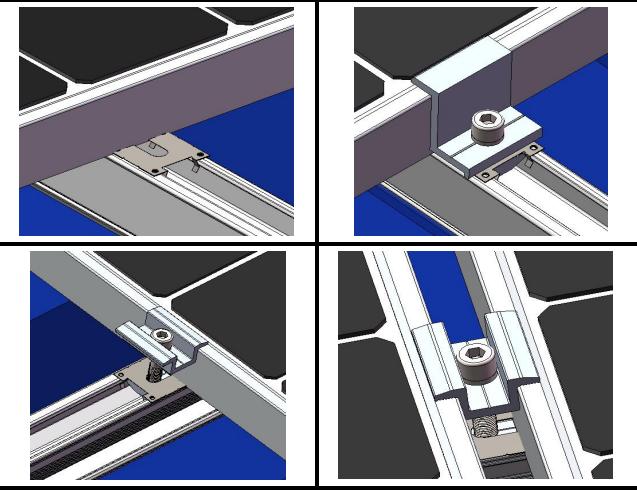

4.3 சோலார் பேனல்களை நிறுவுதல்

சோலார் பேனலை ரெயிலில் வைத்து, எண்ட் அசெம்பிளியின் நிலையை சரிசெய்து, எண்ட்-கிளாம்ப் மூலம் அதை சரிசெய்யவும் (கடத்தும் தாள் பொருத்தப்பட்டிருந்தால், கடத்தும் தாளை ரயில் ஸ்லாட்டில் அழுத்தவும், நிலையை சரிசெய்து, சோலார் பேனலின் உலோக சட்டத்துடன் கடத்தும் தாளின் ஒரு முனையை அழுத்தவும்).

நடுத்தர சோலார் பேனலின் நிலையை சரிசெய்த பிறகு, அதை சரிசெய்யவும்மிட்-கிளாம்ப்(கடத்தும் தாள் பொருத்தப்பட்டிருந்தால், கடத்தும் தாளை ரயில் ஸ்லாட்டில் அழுத்தவும், மற்றும் நிலையை சரிசெய்த பிறகு, இருபுறமும் உள்ள சோலார் பேனல்களின் உலோக சட்டங்களைப் பயன்படுத்தி கடத்தும் தாளின் இரண்டு முனைகளையும் அழுத்தவும்)

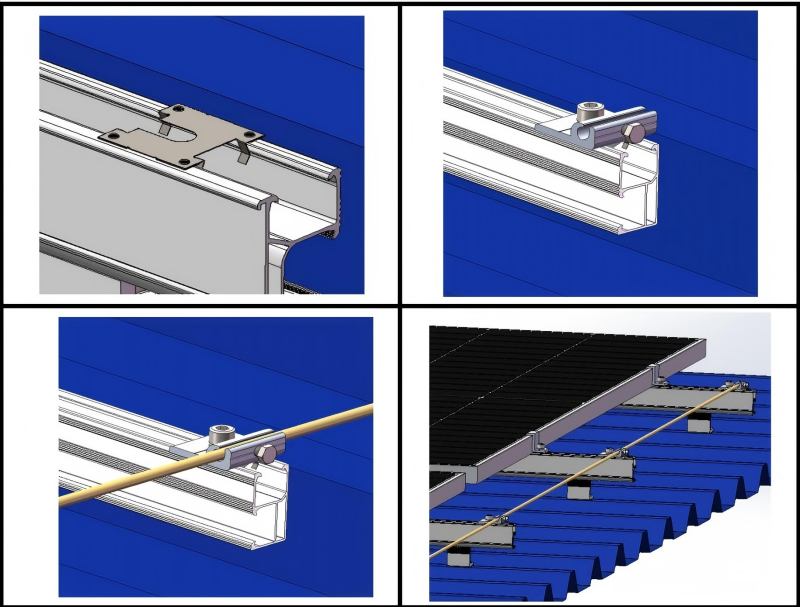

4.4 கிரவுண்டிங் பொருத்துதலை நிறுவுதல்

(1) தண்டவாளத்தின் முடிவில் கடத்தும் தாளை நிறுவவும்.

(2) பின்னர் அடிப்படை கூறுகளை நிறுவவும்.

(3) மீதமுள்ள தண்டவாளங்களின் முனைகளில் கிரவுண்டிங் கிளிப்களை நிறுவவும்.

(4) இந்த கிரவுண்டிங் கிளிப்புகள் வழியாக ஒரு செப்பு கம்பியைக் கடந்து, அறுகோண போல்ட்களை இறுக்கி, இறுதியாக தரையிறங்கும் செப்பு கம்பியை அரைக்கவும்.
