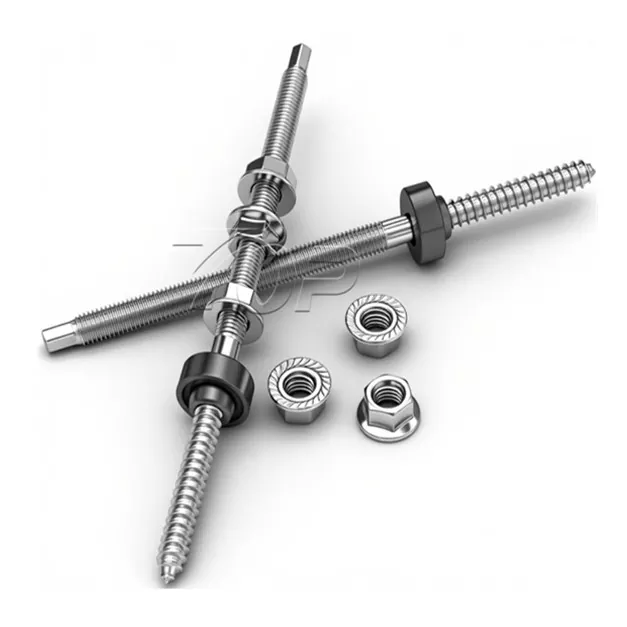

சீனாவில் தயாரிக்கப்பட்ட உயர்தர ஹேங்கர் போல்ட்

சீனாவின் ஜியாமென் போல்ட் உற்பத்தி நகரத்தில் உள்ள டாப்ஃபென்சோலார் தயாரித்த சூரிய கட்டமைப்புகளை ஏற்றுவதற்கான ஹேங்கர் போல்ட். கீழே உள்ள முக்கிய மூன்று பகுதிகளால் ஆனது.

விளக்கம்:

பொருள்	பொருள்	அளவு	அளவு	அலகு எடை
M10 போல்ட்	SUS304	M10*200	1	0.085
M10 flange nut	SUS304	M10*15*10	3	0.011
ரப்பர் பேட்	ஈபிடிஎம்	M10*200	1	0.05

தயாரிப்பு பெயர்: சோலார் பேனல் போல்ட்ஸ்

பொருள்: SUS304/316

துரு எதிர்ப்பு: அதன் உயர் செயல்திறன்

நிறுவல் தளம்: கூரைகளில்

நிறம்: இயற்கை அல்லது தனிப்பயனாக்கப்பட்ட

செயல்பாடு: கட்டமைப்பின் சோலார் பேனல் ஃபாஸ்டென்னர்கள்

ஏற்றுமதிக்கு முன் முன்கூட்டியே சேகரிக்கவும்

சோலார் பேனல் போல்ட்கள் உகந்த கட்டமைப்பு விருப்பமாகும், சிக்கலான நிறுவல் தேவையில்லை. இது சோலார் பேனல் கட்டமைப்பை எளிதாக்குகிறது மற்றும் PV தொகுதிகளுக்கு நம்பகமான ஆதரவை வழங்க மிகவும் பயனுள்ளதாக இருக்கும்.

ஏற்றும் திறன்:

அதிகபட்ச காற்று சுமை: அதிகபட்சம். 60 மீ/வி வரை

அதிகபட்ச பனி சுமை: அதிகபட்சம். 1.4 KN / m2 வரை

கூரை தளங்களின் பொருத்தமான பயன்பாடுகள்: நெளி உலோக கூரை, ட்ரெப்சாய்டல் கூரை, சாண்ட்விச் உலோக கூரை, தகரம் கூரை போன்றவை.

மேலும் பரிமாணங்கள்:

முறைகளைப் பயன்படுத்துதல்:

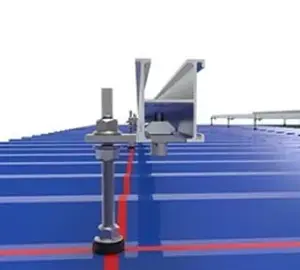

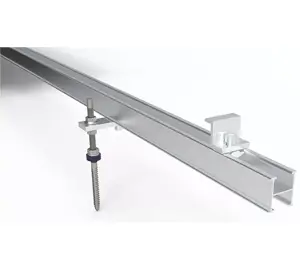

திசோலார் ஹேங்கர் போல்ட்மிட்-கிளாம்ப்கள் மற்றும் எண்ட்-கிளாம்ப்களுடன் சோலார் ரெயில்களை இணைக்க எல்-ஃபீட் மவுண்ட் கிட் உடன் இணைந்து பயன்படுத்தப்படுகிறது.

அறிமுக கையேடு

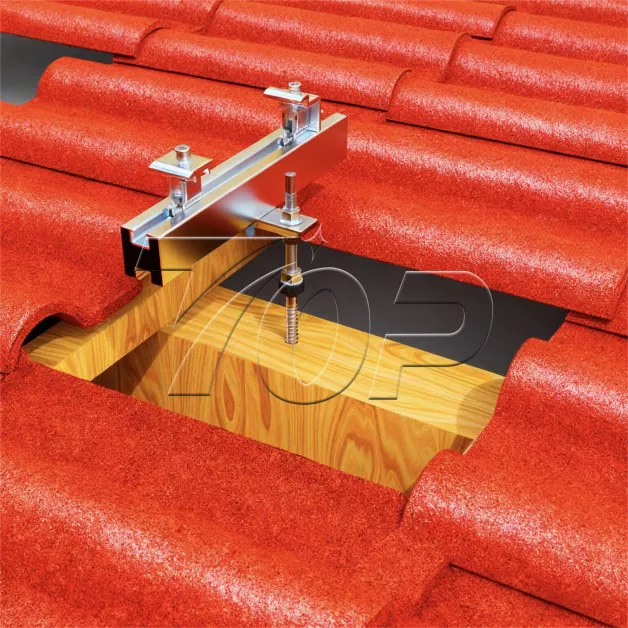

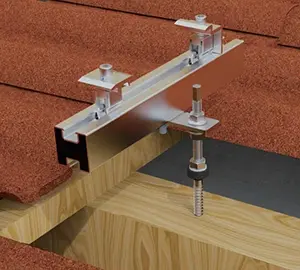

(1) உலோகக் கற்றை அல்லது மரத்தாலான ராஃப்டரில் கூரை மற்றும் முன்-துளையிடும் குழியின் நிலையை அளவிடவும்.

(2) முன் துளையிடப்பட்ட துளைகளுக்குள் போல்ட்களை திருகவும் மற்றும் நீர் கசிவு அபாயத்தை நீக்கும் நோக்கத்திற்காக EPDM தட்டு கூரையில் இறுக்கமாக இணைக்கப்பட்டுள்ளதை உறுதி செய்யவும்.

(3) இறுதியாக பேனலை கூரையின் மேல் உயரமாக அமைப்பதற்கு உயரத்தை சரிசெய்தல், பின்னர் பூட்டுதல் கொட்டைகளை கட்டுதல்.

(4) எல்-அடி பிளாக்கை அதன் மேல் ஏற்றி, M10 ஃபிளேன்ஜ் நட்களை இறுக்கமாக திருகவும்.

(5) சோலார் ரெயில்களை ரெயில் இணைப்பிகளுடன் இணைத்தல், அதை எல்-ஃபீட் கிட்களில் பொருத்துதல்.

(7) சோலார் பேனல்களை கட்டமைப்பில் பொருத்தவும்நடுத்தர மற்றும் இறுதி சோலார் பேனல் கவ்விகள்முழு கூரை நடைபாதை முடிக்க.
